一、在線監測系統的工作原理

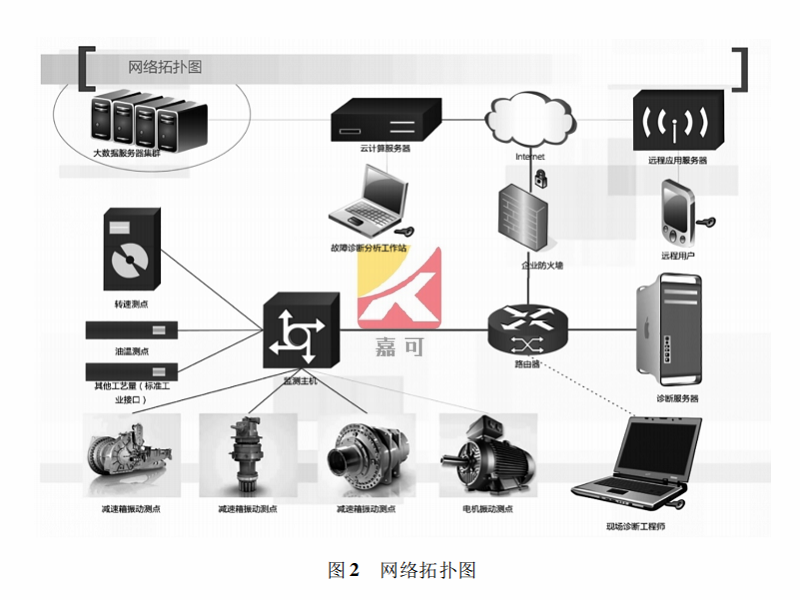

“JK3000 減速機狀態監測與分析系統”，能夠連續監測終聚攪拌減速機運行過程中的振動、沖擊、轉速、負荷等參數，自動存儲振動、沖擊、波形等有價值的數據，并能自動計算機組各部件的故障特征頻率;系統可識別機組的運行狀態，發現齒輪、軸承故障的早期征兆，對故障真?zhèn)?、故障部位、故障類型、?yán)重程度、發展趨勢作出準確的判斷;系統可利用In-ternet網絡進行遠程監測和分析。具有各類軸承的軸承數據庫，可根據機組類型自動生成傳動鏈系統圖，并自動計算各軸承的故障通過頻率及齒輪嚙合頻率。并提供振動的趨勢分析，自動計算減速機的報警值。該系統由專用加速度傳感器、JK3000數據采集監測主機、診斷服務器組成，網絡部分由In-ternet網、遠程的云服務器、通訊設備（根據控制系統網絡通訊設備而定）構成見圖2。
二、減速機振動在線監測系統方案
（1）各個減速機或電機傳感器測點通過4-20mA信號接入監測主機，如果系統需要其他工藝量（如轉速、油溫等）標準接口，亦可接入;
（2）利用現場的網絡線路，監測主機將數據傳送到現場中控室的診斷服務器上;
（3）現場中控室的診斷服務器作為客戶端和遠程診斷云平臺進行數據通訊;
（4）經過授權認證的終端設備向現場診斷服務器或遠程的云平臺發起設備運行數據的訪問請求。
